Rangkaian Gerbang Logika




  1. Data Hasil Identifikasi Rangkaian Gerbang Logika Dasar NOT

1. Rangkaian Gerbang Logika Dasar NOT

2. Tabel Kebenaran Rangkaian Gerbang Logika Dasar NOT

Input

Output

0

1

1

0

3. Aljabar Boolean Rangkaian Gerbang Logika Dasar NOT

       . .

Q = A

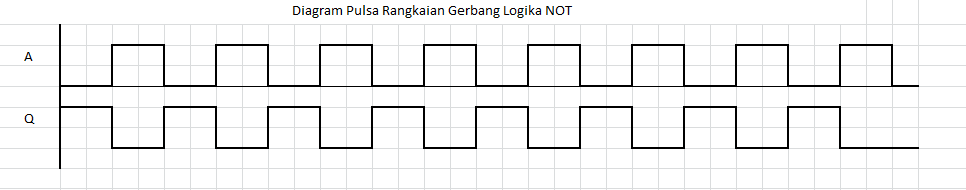

4. Diagram Pulsa Rangkaian Gerbang Logika Dasar NOT


  1. Data Hasil Identifikasi Rangkaian Gerbang Logika Dasar AND

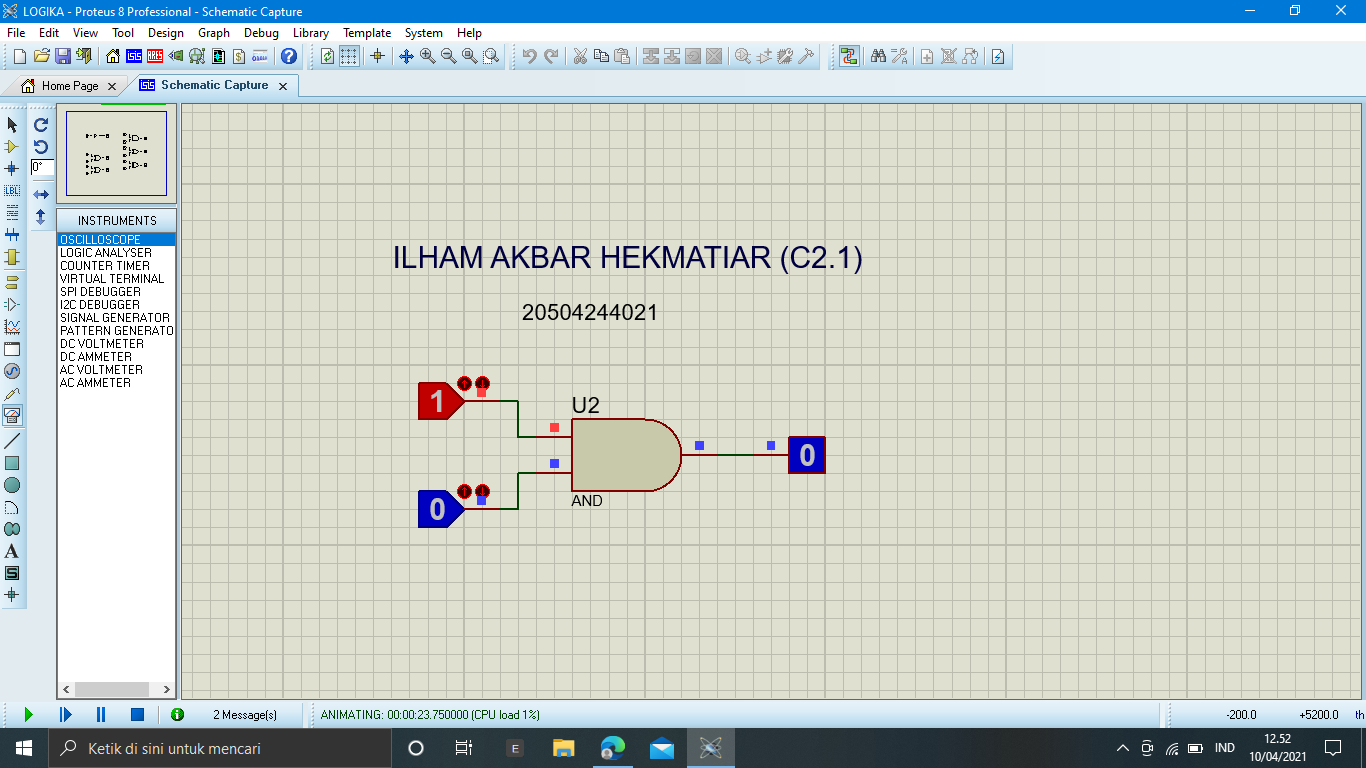

1. Rangkaian Gerbang Logika Dasar AND

2. Tabel Kebenaran Rangkaian Gerbang Logika Dasar AND

INPUT 1

INPUT 2

OUTPUT

0

0

0

0

1

0

1

0

0

1

1

1

3. Aljabar Boolean Rangkaian Gerbang Logika Dasar AND

Q = A.B


4. Diagram Pulsa Rangkaian Gerbang Logika Dasar AND

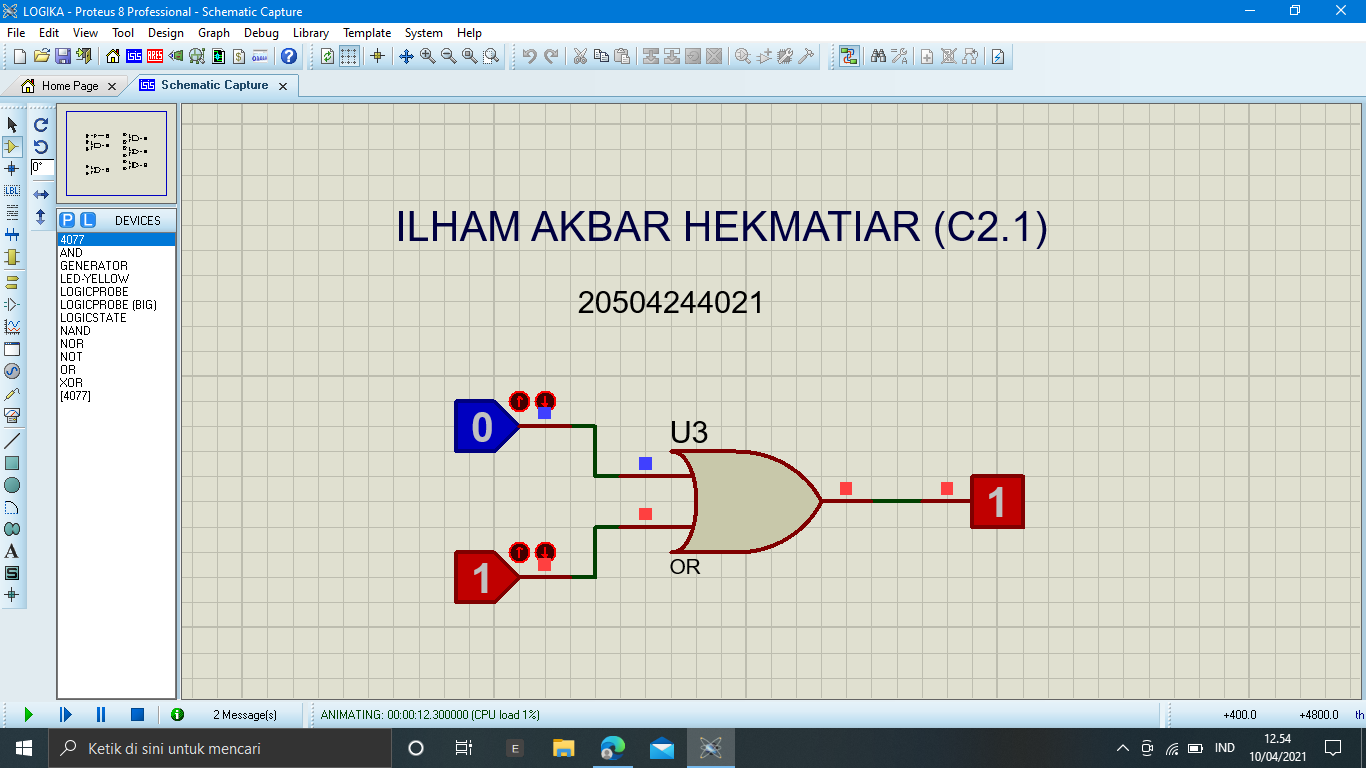

  1. Data Hasil Identifikasi Rangkaian Gerbang Logika Dasar OR

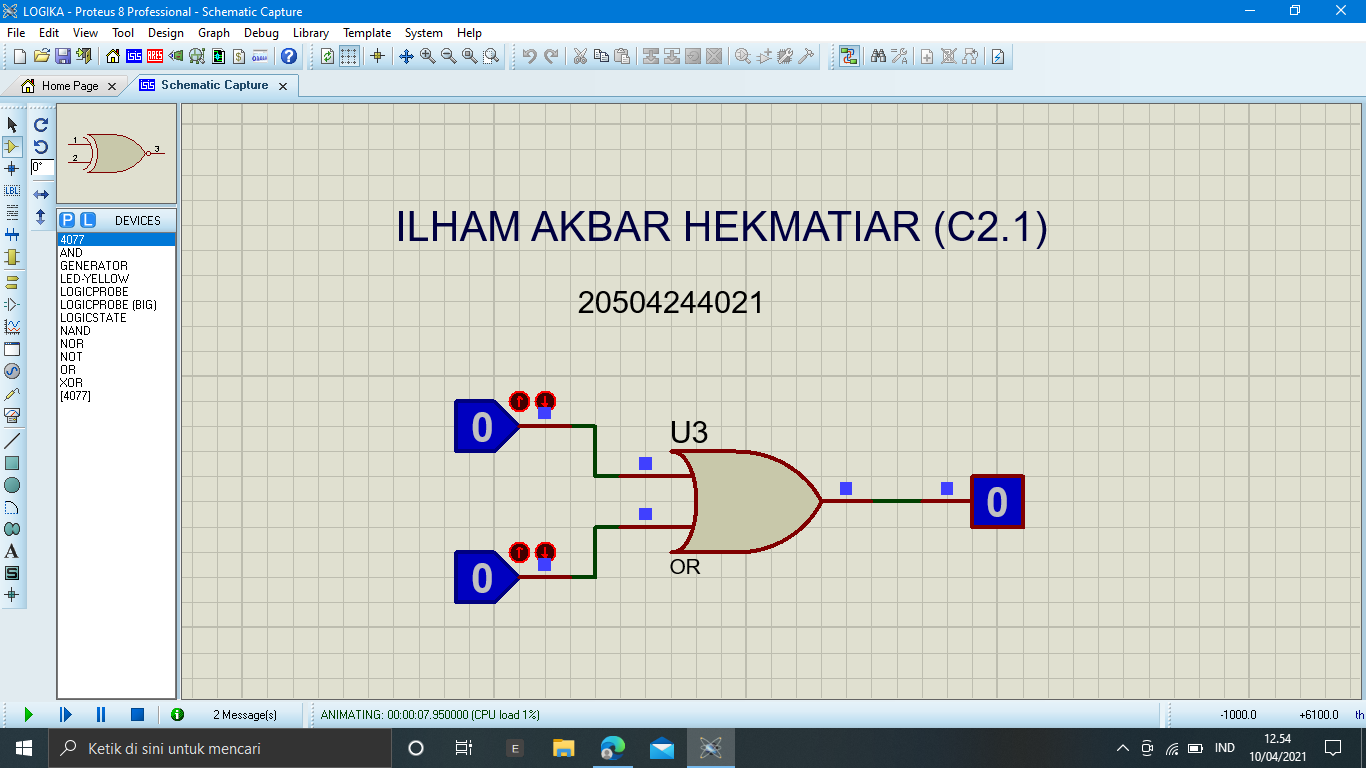

1. Rangkaian Gerbang Logika Dasar OR

2. Tabel Kebenaran Rangkaian Gerbang Logika Dasar OR

INPUT 1

INPUT 2

OUTPUT

0

0

0

0

1

1

1

0

1

1

1

1

3. Aljabar Boolean Rangkaian Gerbang Logika Dasar OR

Q = A+B

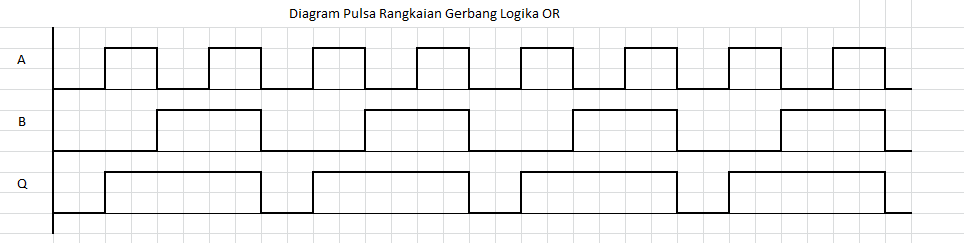

4. Diagram Pulsa Rangkaian Gerbang Logika Dasar OR

  1. Data Hasil Identifikasi Rangkaian Gerbang Logika Dasar XOR

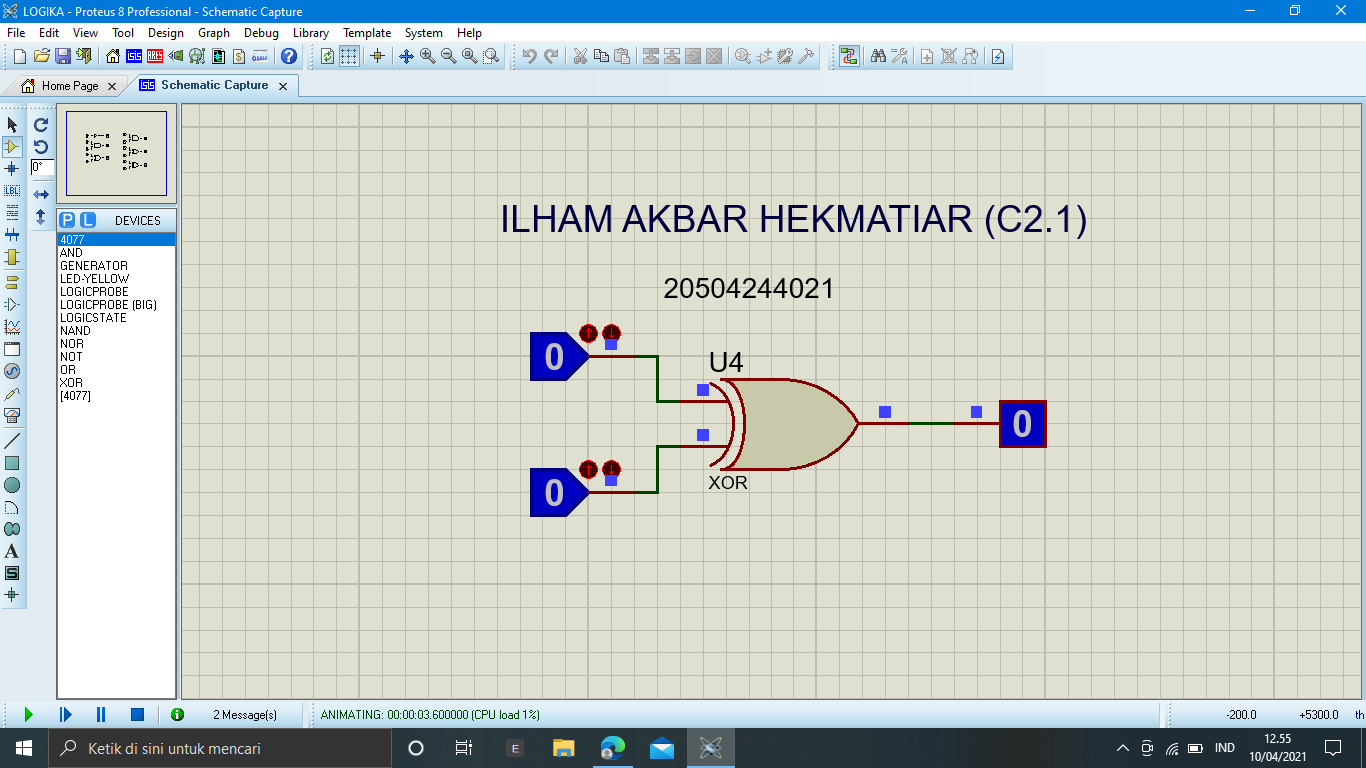

1. Rangkaian Gerbang Logika Dasar XOR

2. Tabel Kebenaran Rangkaian Gerbang Logika Dasar XOR

INPUT 1

INPUT 2

OUTPUT

0

0

0

0

1

1

1

0

1

1

1

0

3. Aljabar Boolean Rangkaian Gerbang Logika Dasar XOR

Q =

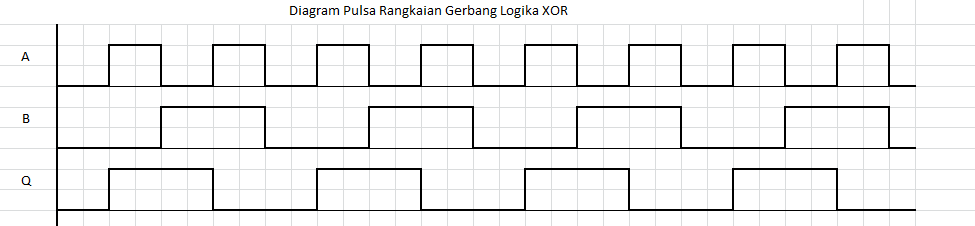

4. Diagram Pulsa Rangkaian Gerbang Logika Dasar XOR

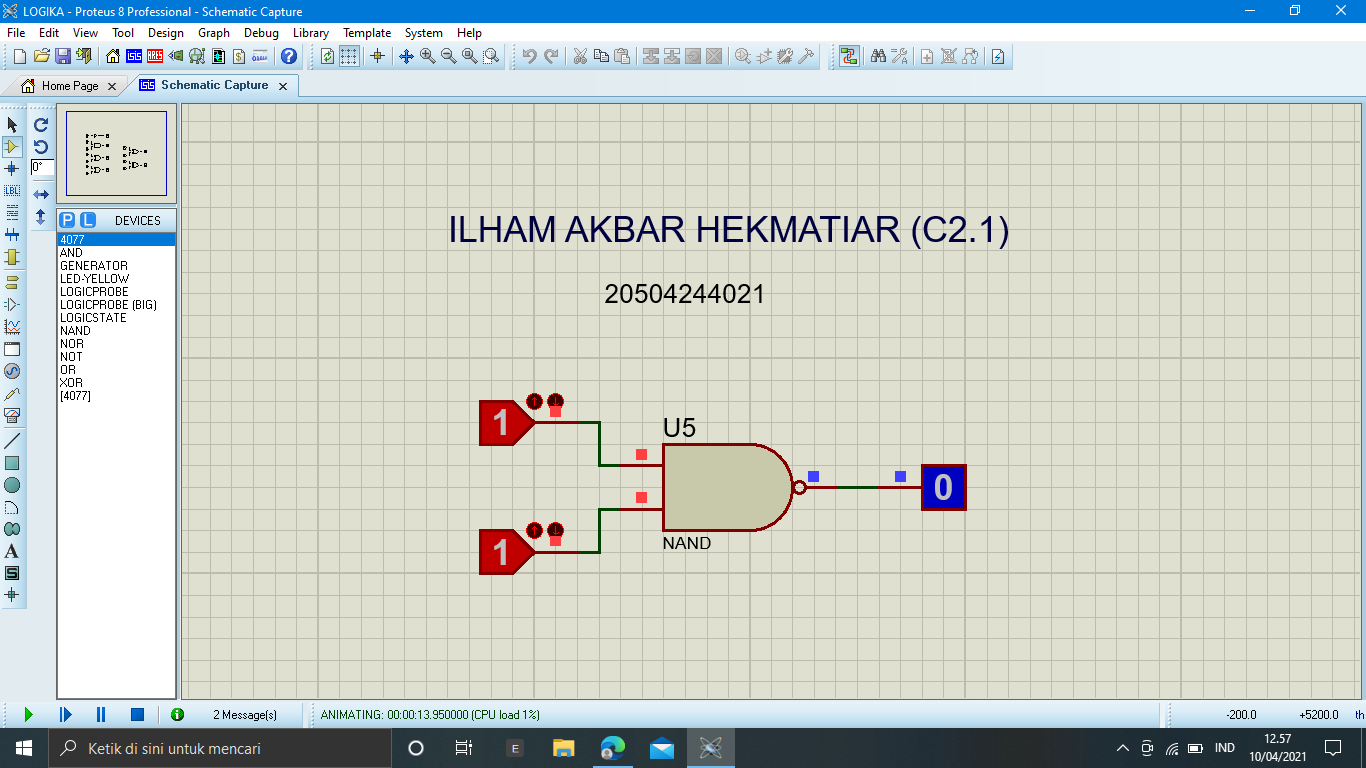

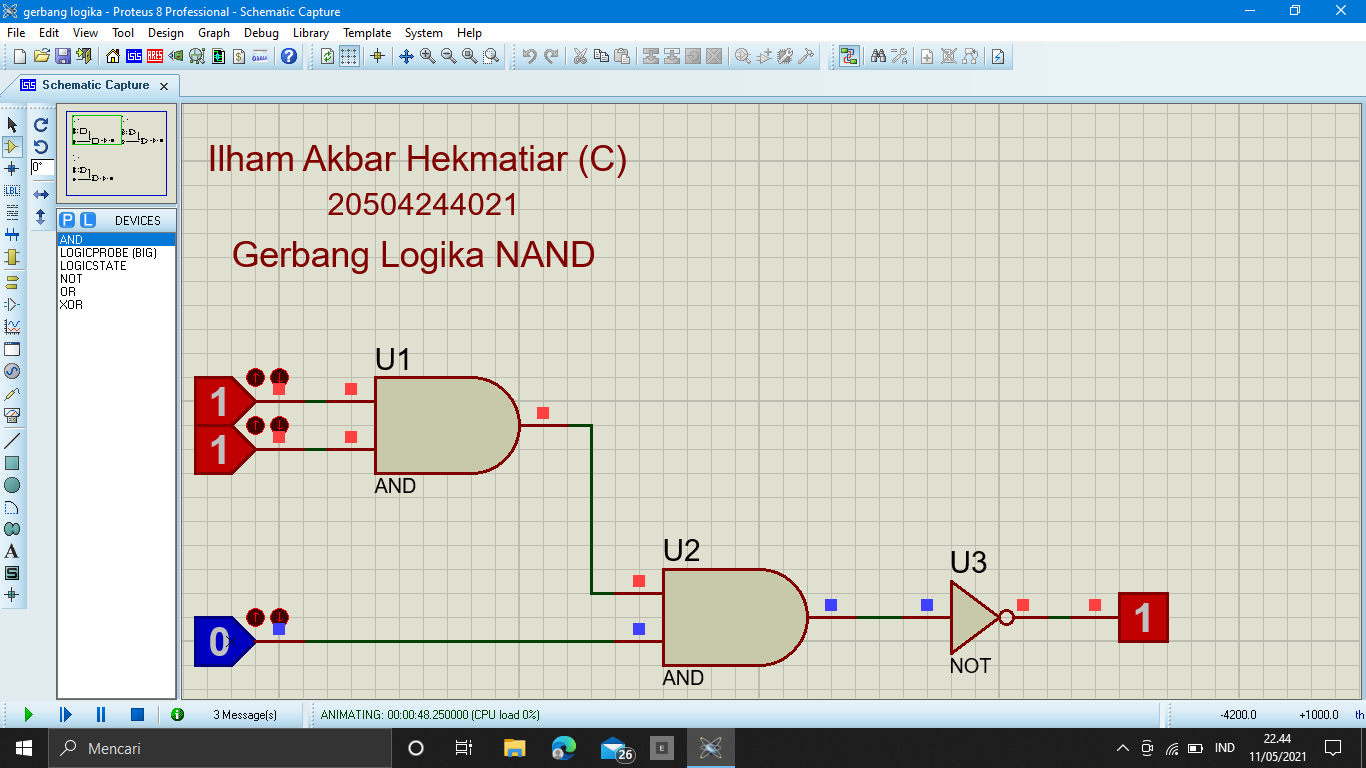

  1. Data Hasil Identifikasi Rangkaian Gerbang Logika Dasar NAND

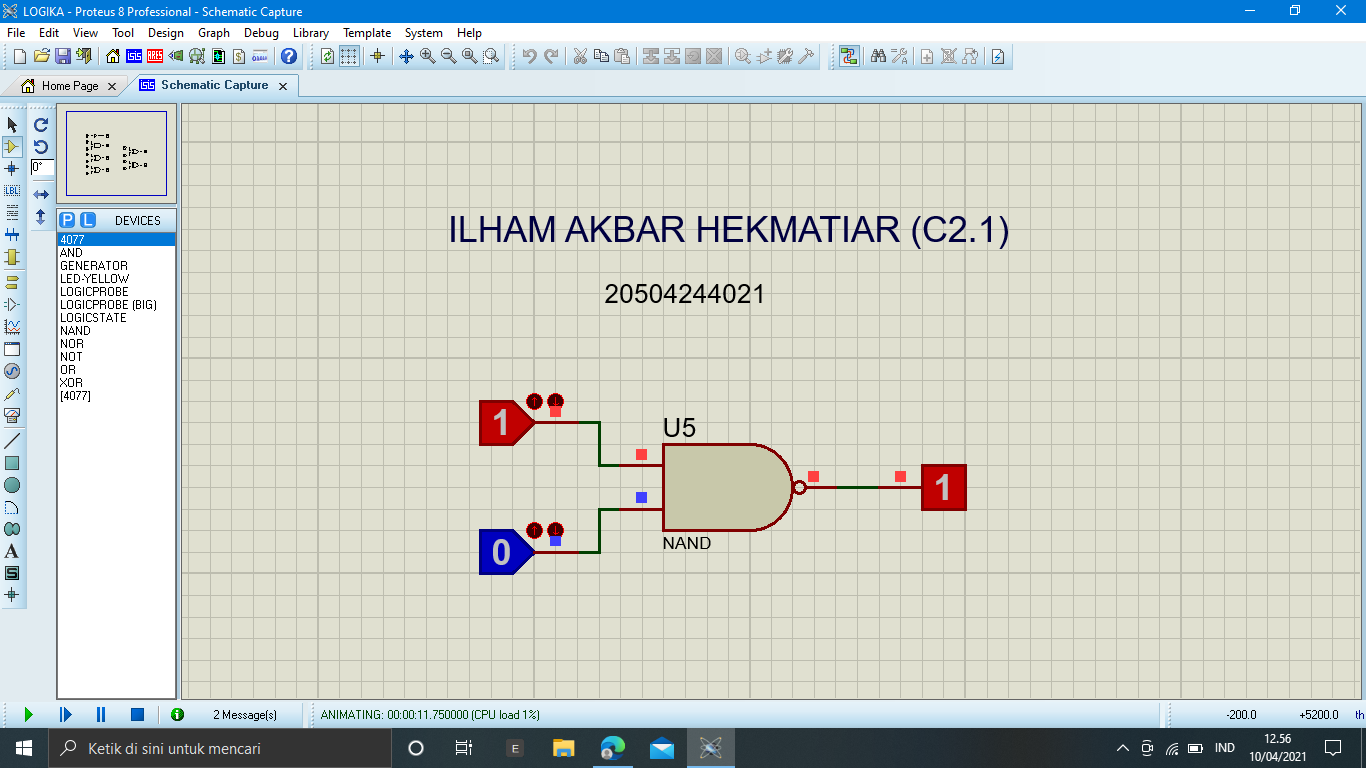

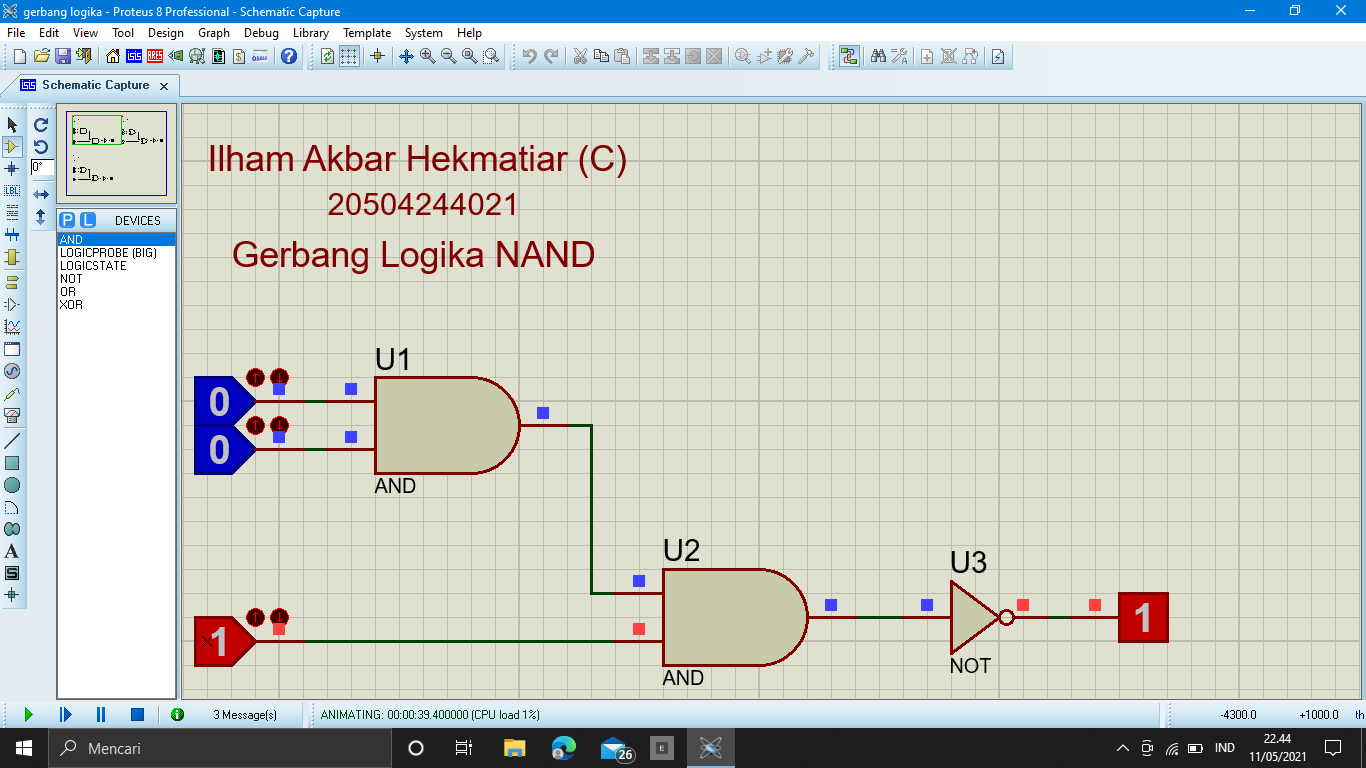

1. Rangkaian Gerbang Logika Dasar NAND

2. Tabel Kebenaran Rangkaian Gerbang Logika Dasar NAND

INPUT 1

INPUT 2

OUTPUT

0

0

1

0

1

1

1

0

1

1

1

0

3. Aljabar Boolean Rangkaian Gerbang Logika Dasar NAND

       .    .

Q = A.B


4. Diagram Pulsa Rangkaian Gerbang Logika Dasar NAND

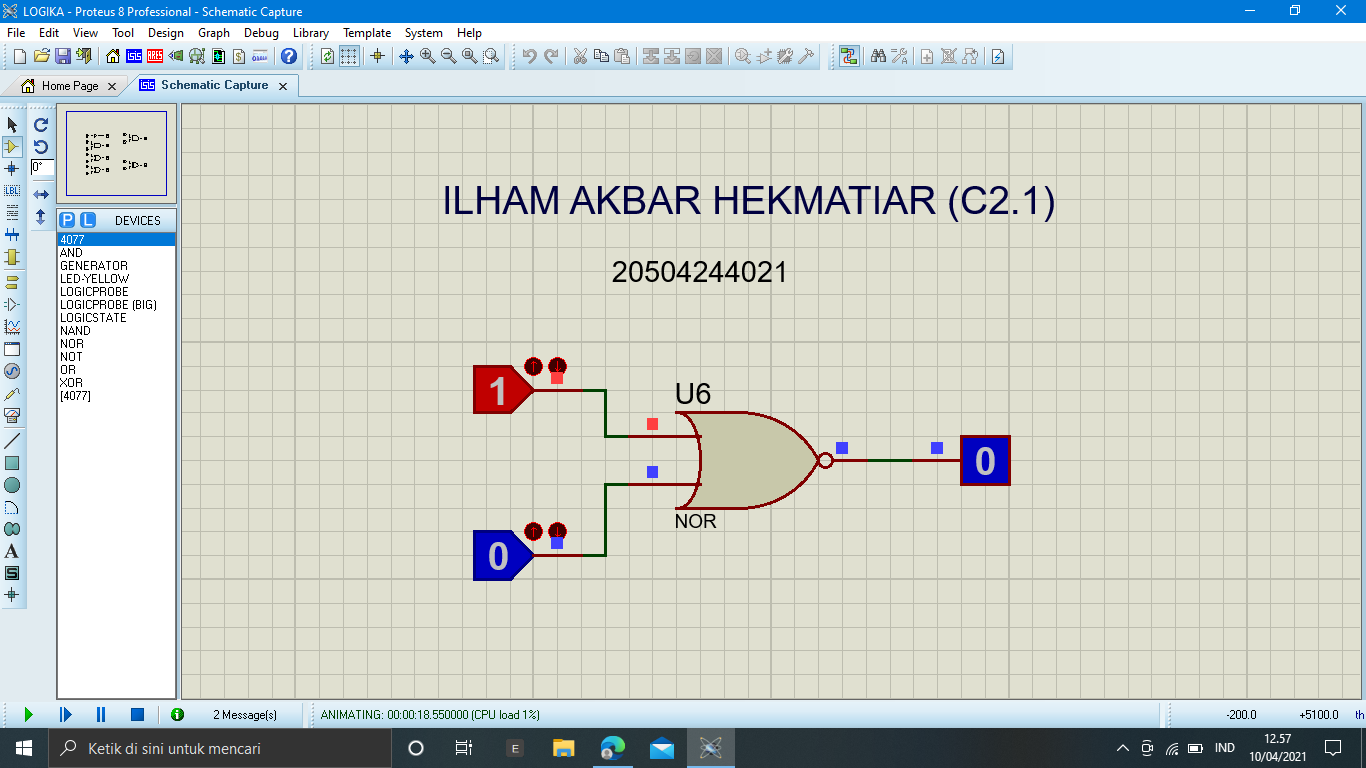

  1. Data Hasil Identifikasi Rangkaian Gerbang Logika Dasar NOR

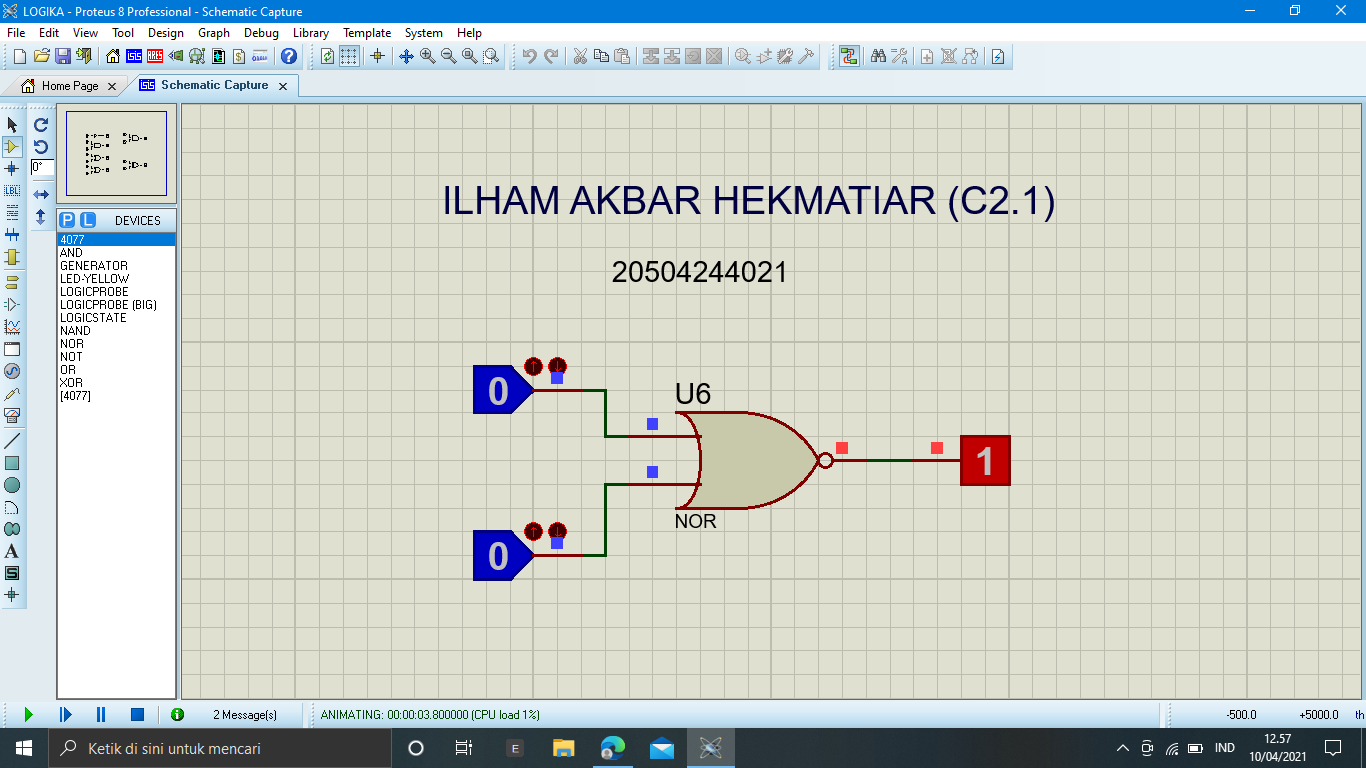

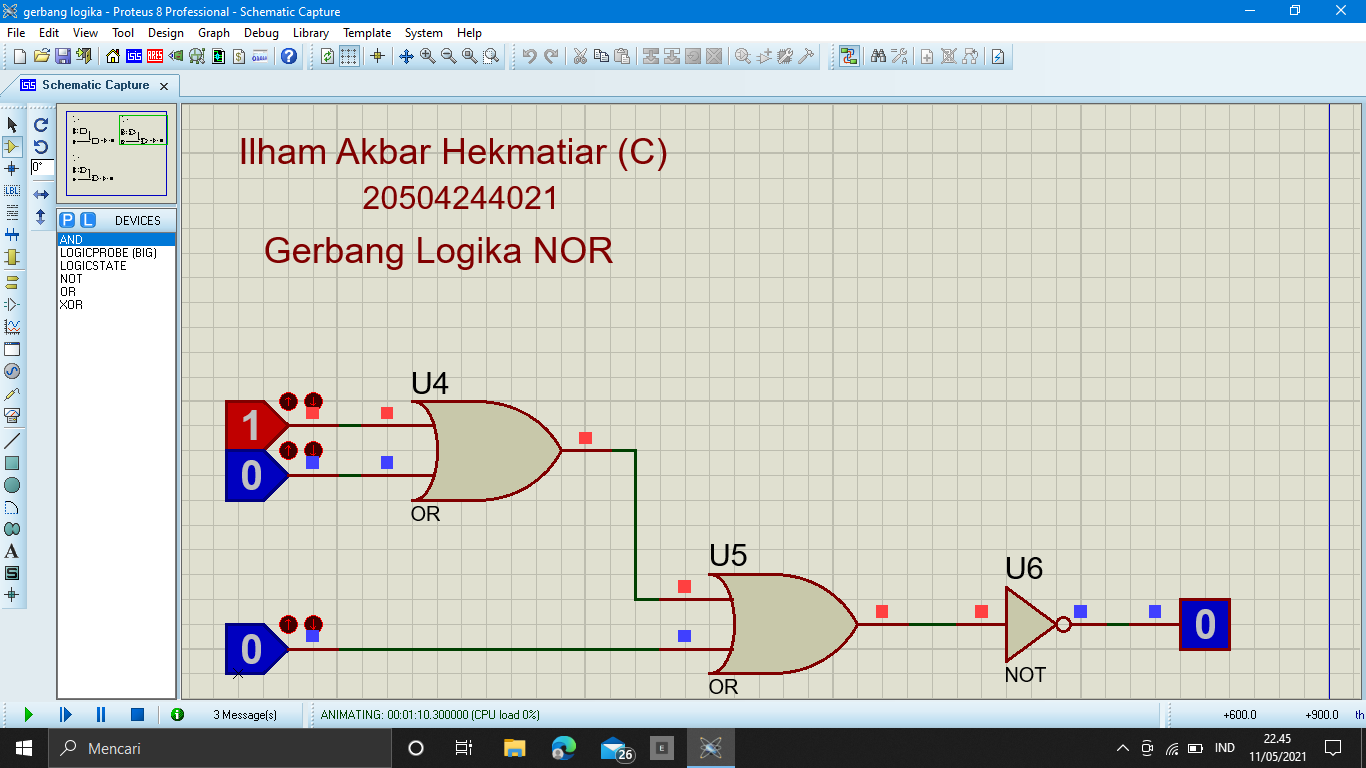

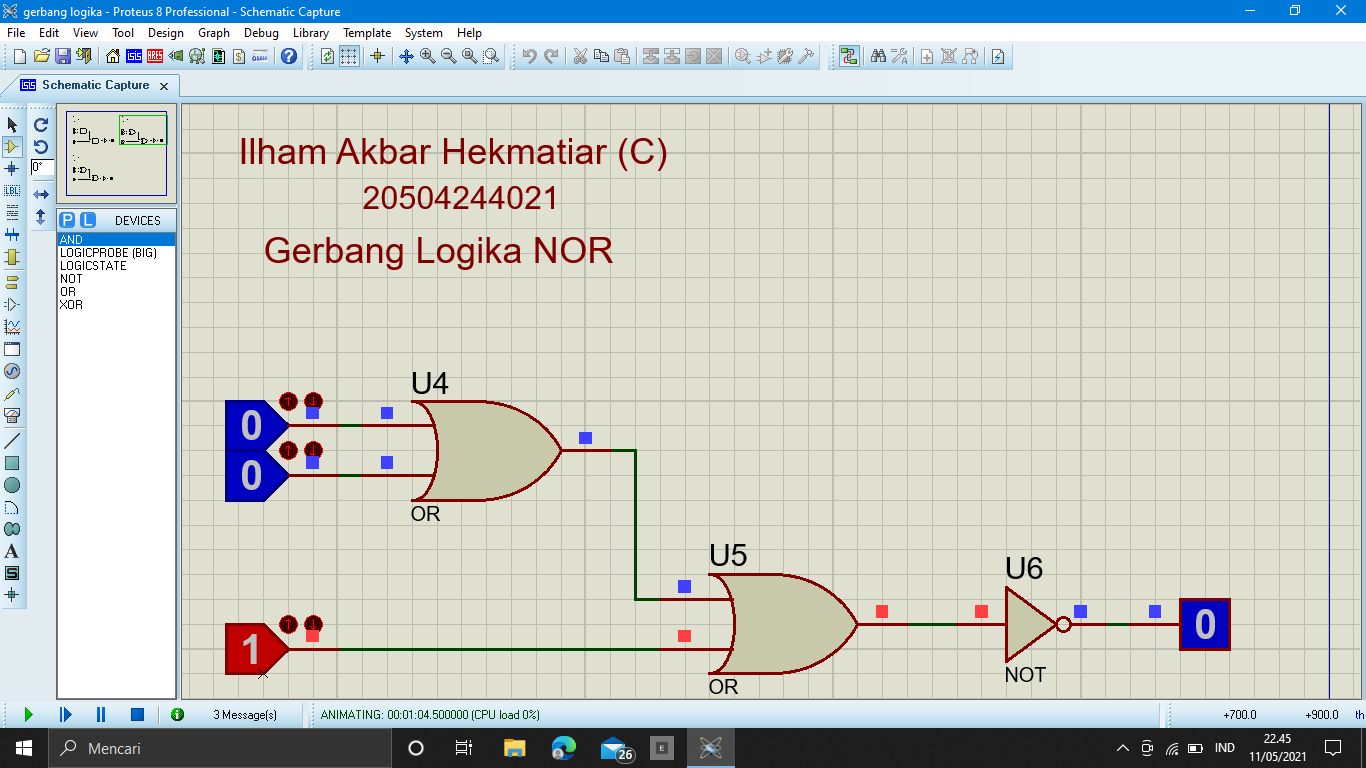

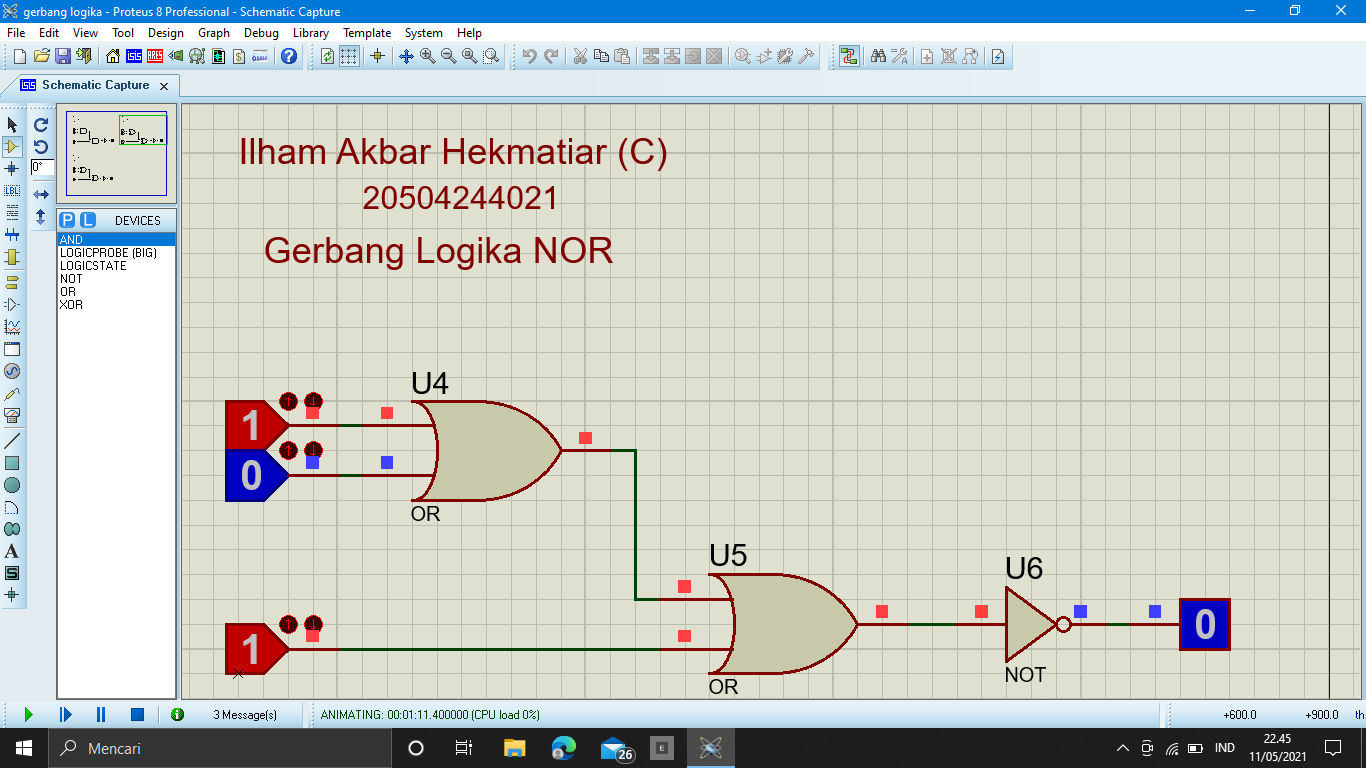

1. Rangkaian Gerbang Logika Dasar NOR

2. Tabel Kebenaran Rangkaian Gerbang Logika Dasar NOR

INPUT 1

INPUT 2

OUTPUT

0

0

1

0

1

0

1

0

0

1

1

0

3. Aljabar Boolean Rangkaian Gerbang Logika Dasar NOR

       .     .

Q = A+B


4. Diagram Pulsa Rangkaian Gerbang Logika Dasar NOR

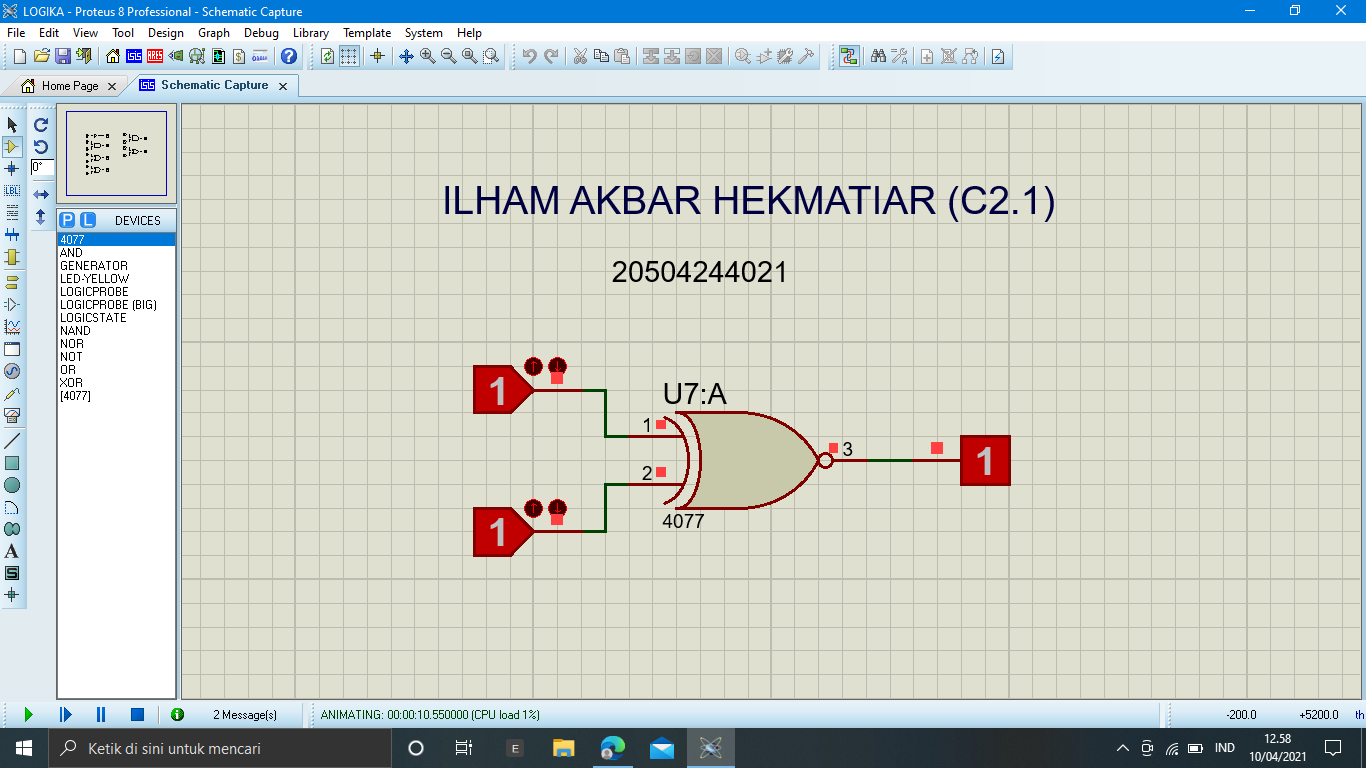

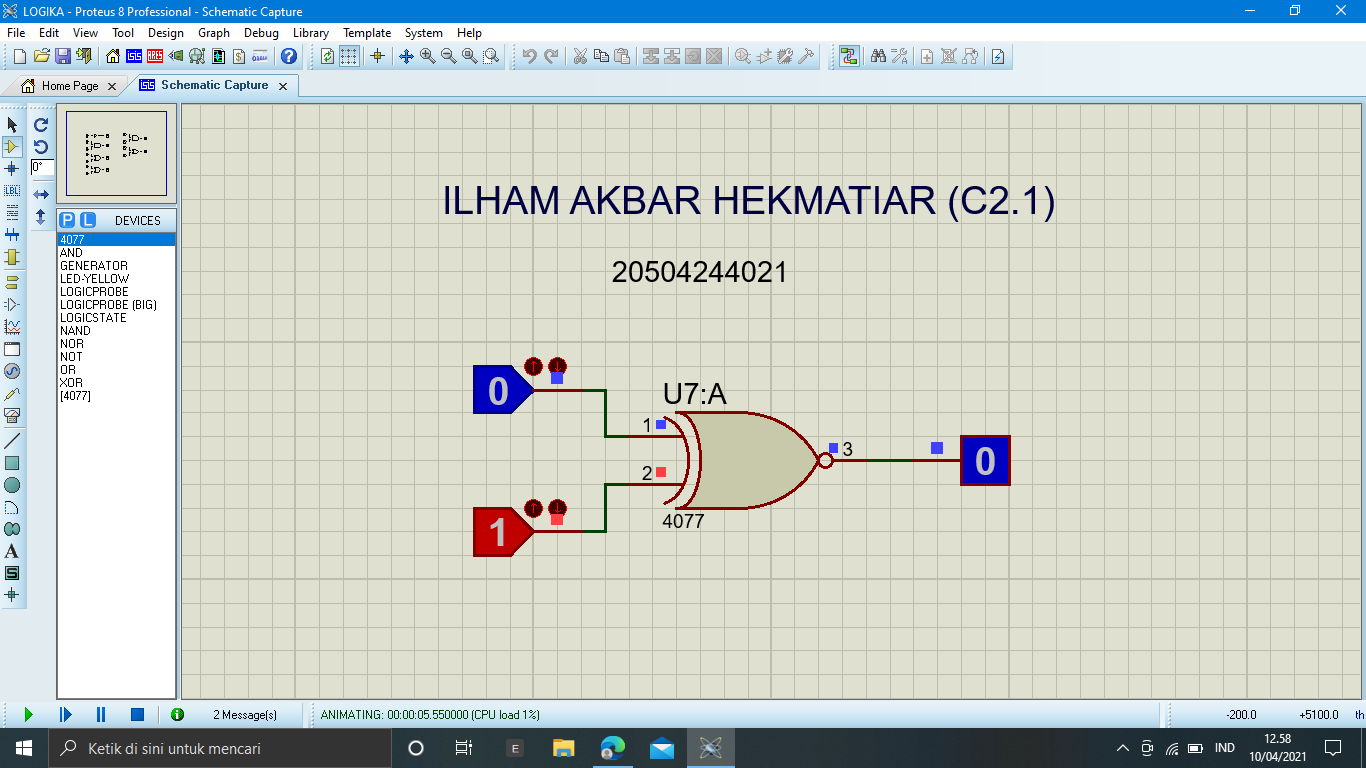

  1. Data Hasil Identifikasi Rangkaian Gerbang Logika Dasar XNOR

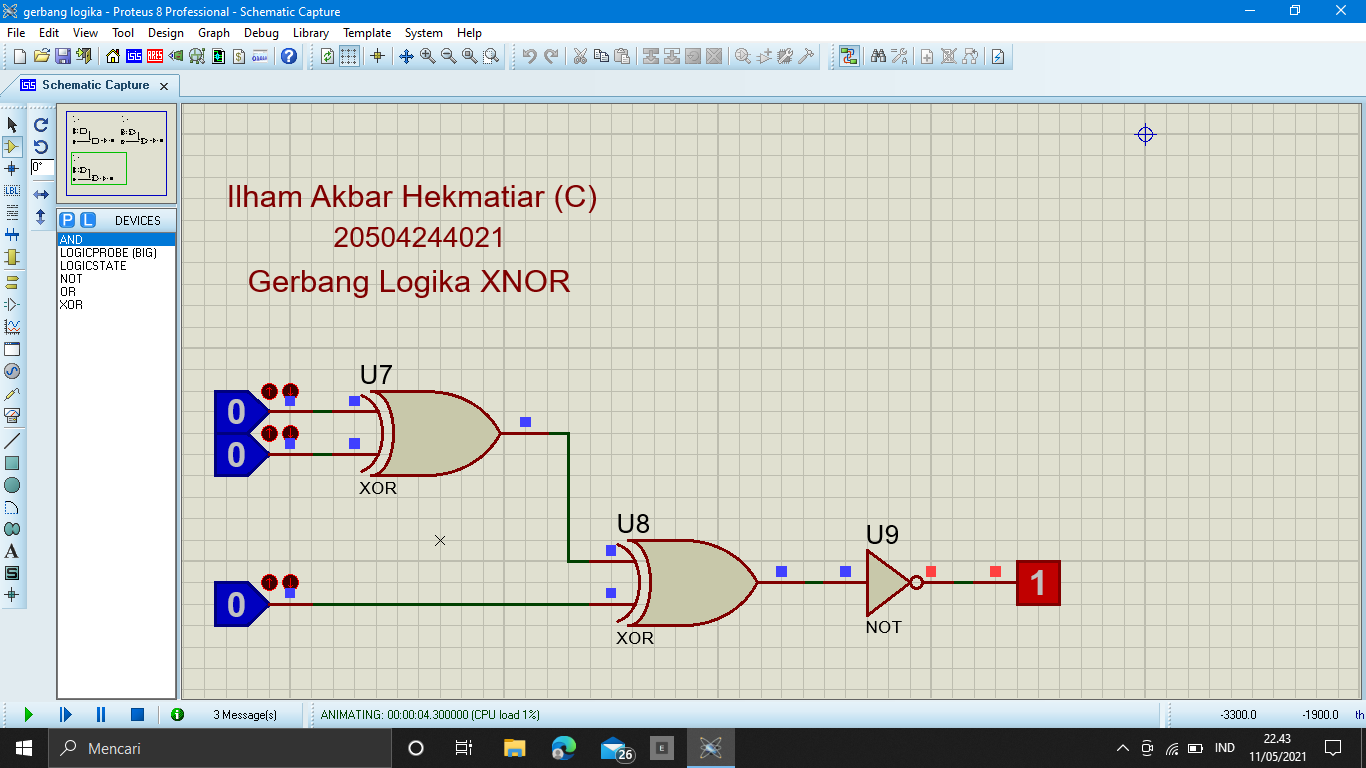

1. Rangkaian Gerbang Logika Dasar XNOR

2. Tabel Kebenaran Rangkaian Gerbang Logika Dasar XNOR

INPUT 1

INPUT 2

OUTPUT

0

0

1

0

1

0

1

0

0

1

1

1

3. Aljabar Boolean Rangkaian Gerbang Logika Dasar XNOR

       .      .

Q =


4. Diagram Pulsa Rangkaian Gerbang Logika Dasar XNOR

VII. ANALISIS DATA PENGUJIAN

   Gerbang logika atau logic state adalah dasar pembentukan sistem elektronika dasar yang berfungsi untuk mengubah satu atau beberapa input (masukan) menjadi sebuah sinyal output (keluaran) logis. Gerbang logika bekerja berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode yakni 0 (tegangannya low) dan 1 (tegangannya high) dengan menggunakan teori aljabar boolean.

   Saat keluarannya nol volt dinyatakan dengan logika 0, dan saat keluarannya dengan tegangan tetap dinyatakan dengan logika 1. Gerbang logika banyak digunakan khususnya dalam sistem elektronika digital, dibuat dalam bentuk IC yang terdiri atas transistor-transistor, diode, relay dan komponen lainnya.

   Gerbang logika mempunyai bentuk-bentuk tertentu yang dapat melakukan operasi-operasi invers, and, or, nand, not, nor, xnor dan xor. Gerbang dasar terdiri dari 3, yaitu:

  1. AND

   Jika input A dan B high, maka keluarannya atau outputnya akan high, jika kedua inputnya low atau salah satu input low atau high maka outputnya akan low.

  1. NOT

   Jika inputnya high maka outputnya akan low, jika inputnya low maka outputnya akan high.

  1. OR

   Jika salah satu inputnya low atau high atau keduanya high maka outputnya akan high, jika kedua inputnya low maka outputnya akan low

   Terdapat beberapa gerbang logika kombinasi, yaitu:

  1. NAND

   Merupakan gerbang logika gabungan antara not-and dan inversi (kebalikan) dari operasi AND. Jika kedua inputnya low atau salah satu inputnya low maka outputnya akan high, jika kedua inputnya high maka outputnya akan high.

  1. NOR

   Merupakan gerbang logika kombinasi antara not-or dan inversi (kebalikan) dari operasi OR. Jika kedua inputnya low maka outputnya akan high, jika kedua inputnya high atau salah satu inputnya high atau low maka outputnya akan low.

  1. XOR

   XOR merupakan kepanjangan dari Exclusive OR, jika salah satu kedua inputnya high atau low maka outputnya akan high, jika kedua inputnya high semua atau low semua maka outputnya akan low.

  1. X-NOR

   Merupakan kebalikan dari gerbang logika XOR, jika kedua inputnya high semua atau low semua maka outputnya akan high, jika salah satu inputnya high atau low maka outputnya akan low.


VIII. SOAL

  1. Apakah yang membedakan antara OR dan XOR?

Jawaban:

  • OR

   Status output pada gerbang logika OR mengembalikan High ketika salah satu inputnya berada pada level logika high. Dengan kata lain untuk gerbang logika OR, hanya jika semua input Low akan memberikan keluaran Low. Dengan fungsi aljabar untuk gerbang logika OR adalah A+B= Q

  • XOR

   Keadaan keluaran dari gerbang logika XOR mengembalikan High ketika input berada pada level yang berbeda. Dengan kata lain gerbang logika XOR, level input sama (tidak peduli High atau Low) akan memberikan output Low. Dengan fungsi aljabar untuk gerbang logika XOR adalah = Q

  1. NAND merupakan rangkaian kombinasi gerbang AND dan NOT, buatlah rangkaian kombinasi tersebut dengan 3 input!

Jawaban:

A

B

C

Q

0

0

0

1

0

0

1

1

0

1

0

1

0

1

1

1

1

0

0

1

1

0

1

1

1

1

0

1

1

1

1

0


  1. NOR merupakan rangkaian kombinasi gerbang OR dan NOT, buatlah rangkaian kombinasi tersebut dengan 3 input!

Jawaban:

A

B

C

Q

0

0

0

1

0

0

1

0

0

1

0

0

0

1

1

0

1

0

0

0

1

0

1

0

1

1

0

0

1

1

1

0


  1. XNOR merupakan rangkaian kombinasi gerbang XOR dan NOT, buatlah rangkaian kombinasi tersebut dengan 3 input!

Jawaban:

A

B

C

Q

0

0

0

1

0

0

1

0

0

1

0

0

0

1

1

1

1

0

0

0

1

0

1

1

1

1

0

1

1

1

1

0



  • Video pembuatan

  1. https://youtube.com/channel/UC57gtJjDs3x9OjsFHx0FKaQ


  • Daftar Pustaka

  1. https://djukarna.wordpress.com/2019/11/21/teorema-aljabar-boolean-rangkaian-nor-dan-nand-sebagai-pengganti-not-or-dan-and/

  2. https://www.slideshare.net/buhorialghiffary/pertemuan-6-7-ars-gerbang-logika
