Diode Zener dan Stabilisasi Tegangan Dengan IC

 Kegiatan 1. Percobaan Diode Zener

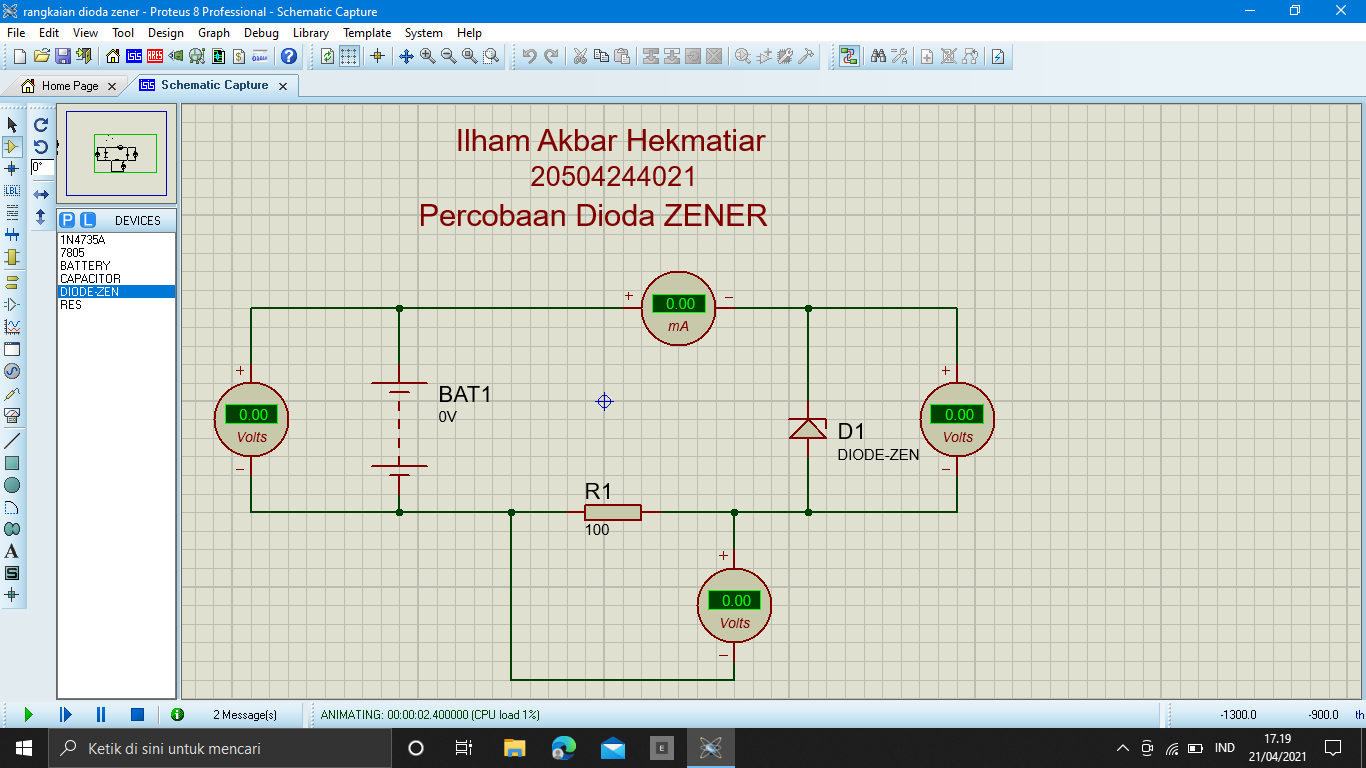

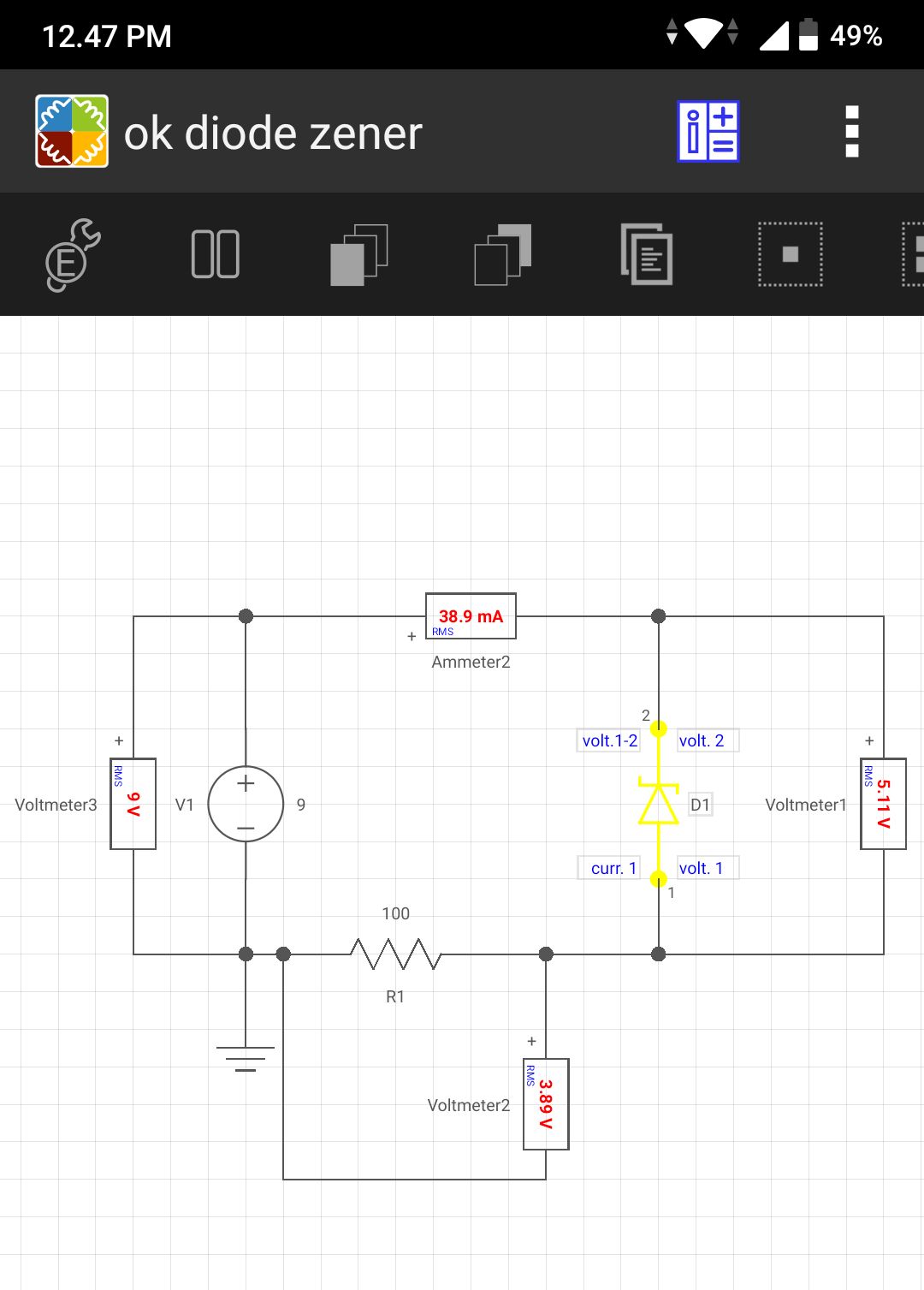

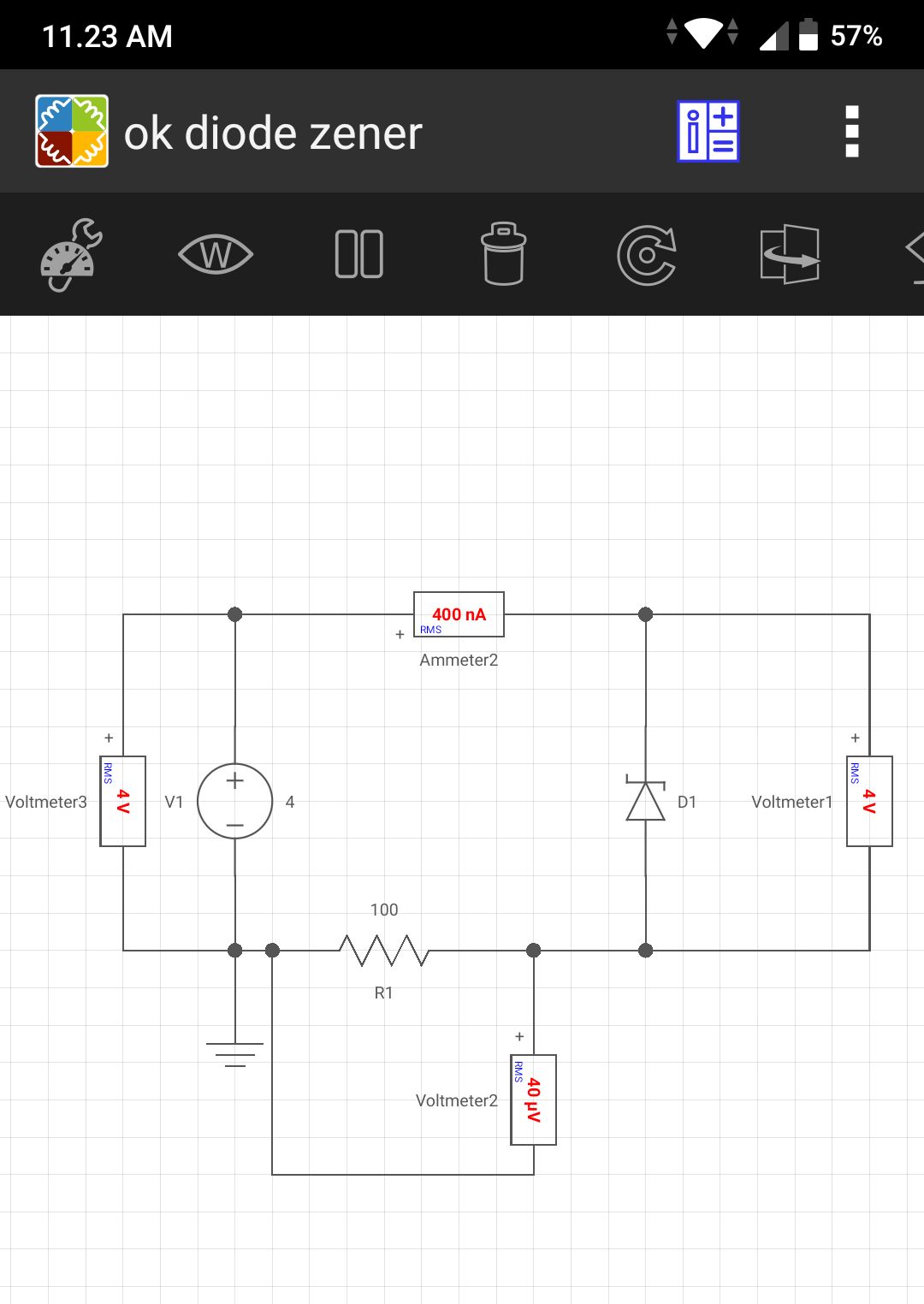

  1. Buatlah rangkaian seperti gambar dibawah ini (Rangkaian 1).

  1. Atur besar tegangan input (V in) mulai dari 0 – 10 V, periksa besar arus mengalir (Ir), tegangan zener (VD), dan tegangan resistor (VR). Catat pada lembar kerja yang telah tersedia.

  1. Bandingkan hasil pengukuran dengan perhitungan teoritis.

   Rumus yang digunakan :

VR = Ir x R1                            VD = V ln – VR

Dimana:

VR = Tegangan Resistor

VD = tegangan dioda

Vin = tegangan input atau sumber

Ir = arus rangkaian

R1 = hambatan 1

   Untuk perhitungan rangkaian dengan mengatur tegangan inputnya sebagai berikut:

  • 0V

Diketahui:

Vin= 0V

Vz= 1,7V

R1= 100Ω

Ir= 0mA

Dit= VR ?

        VD ?

Jawab:

VR= Ir×R1                       VD= Vin-VR

     = 0mA×100                     = 0-0

     = 0V                                 = 0V


  • 2V

Diketahui:

Vin= 2V

Vz= 1,7V

R1= 100Ω

Ir= +3,51mA

Dit= VR ?

        VD ?

Jawab:

VR= Ir×R1                            VD= Vin-VR

     = 3,51mA×100                     = 2-0,351

     = 350mV                              = 1,649V

     = 0,351V                              = 1,65V


  • 4V

Diketahui:

Vin= 4V

Vz= 6,4V

R1= 100Ω

Ir= 15,5mA

Dit= VR ?

        VD ?

Jawab:

VR= Ir×R1                               VD= Vin-VR

     = 15,5mA×100                        = 4-1,55

     = 1550mV                               = 2,45V

     = 1,55V


  • 6V

Diketahui:

Vin= 6V

Vz= 4V

R1= 100Ω

Ir= 19,3mA

Dit= VR ?

        VD ?

Jawab:

VR= Ir×R1                             VD= Vin-VR

     = 19,3mA×100                      = 6-1,93

     = 1930mV                             = 6,07V

     = 1,93V


  • 8V

Diketahui:

Vin= 8V

Vz= 6,8V

R1= 100Ω

Ir= 11,8mA

Dit= VR ?

        VD ?

Jawab:

VR= Ir×R1                                VD= Vin-VR

     = 11,8mA×100                         = 8-1,18

     = 1180mV                                 = 6,82V

     = 1,18V


  • 10V

Diketahui:

Vin= 10V

Vz= 8,6V

R1= 100Ω

Ir= 13,7mA

Dit= VR ?

        VD ?

Jawab:

VR= Ir×R1                                 VD= Vin-VR

     = 13,7mA×100                         = 10-1,37

     = 1370mV                                 = 8,63V

     = 1,37V

  • 1V

Diketahui:

Vin= 1V

Vz= 1,7V

R1= 100Ω

Ir= 0

Dit= VR ?

        VD ?

Jawab:

VR= Ir×R1                       VD= Vin-VR

     = 0mA×100                     = 1-0

     = 0V                                 = 1V


  • 3V

Diketahui:

Vin= 3V

Vz= 2,4V

R1= 100Ω

Ir= 12,7mA

Dit= VR ?

        VD ?

Jawab:

VR= Ir×R1                              VD= Vin-VR

     = 12,7mA×100                      = 3-1,27

     = 1270mV                             = 1,73V

     = 1,27V


  • 5V

Diketahui:

Vin= 5V

Vz= 6,4V

R1= 100Ω

Ir= 0mA

Dit= VR ?

        VD ?

Jawab:

VR= Ir×R1                       VD= Vin-VR

     = 0mA×100                     = 5-0

     = 0V                                 = 5V


  • 7V

Diketahui:

Vin= 7V

Vz= 4V

R1= 100Ω

Ir= 28,7mA

Dit= VR ?

        VD ?

Jawab:

VR= Ir×R1                            VD= Vin-VR

     = 28,7mA×100                     = 7-2,87

     = 2870mV                            = 4,13V

     = 2,87V


  • 9V

Vin= 9V

Vz= 6,8V

R1= 100Ω

Ir= 21,2mA

Dit= VR ?

        VD ?

Jawab:

VR= Ir×R1                                 VD= Vin-VR

     = 21,2mA×100                         = 9-2,12

     = 2120mV                                 = 6,88V

     = 2,12V

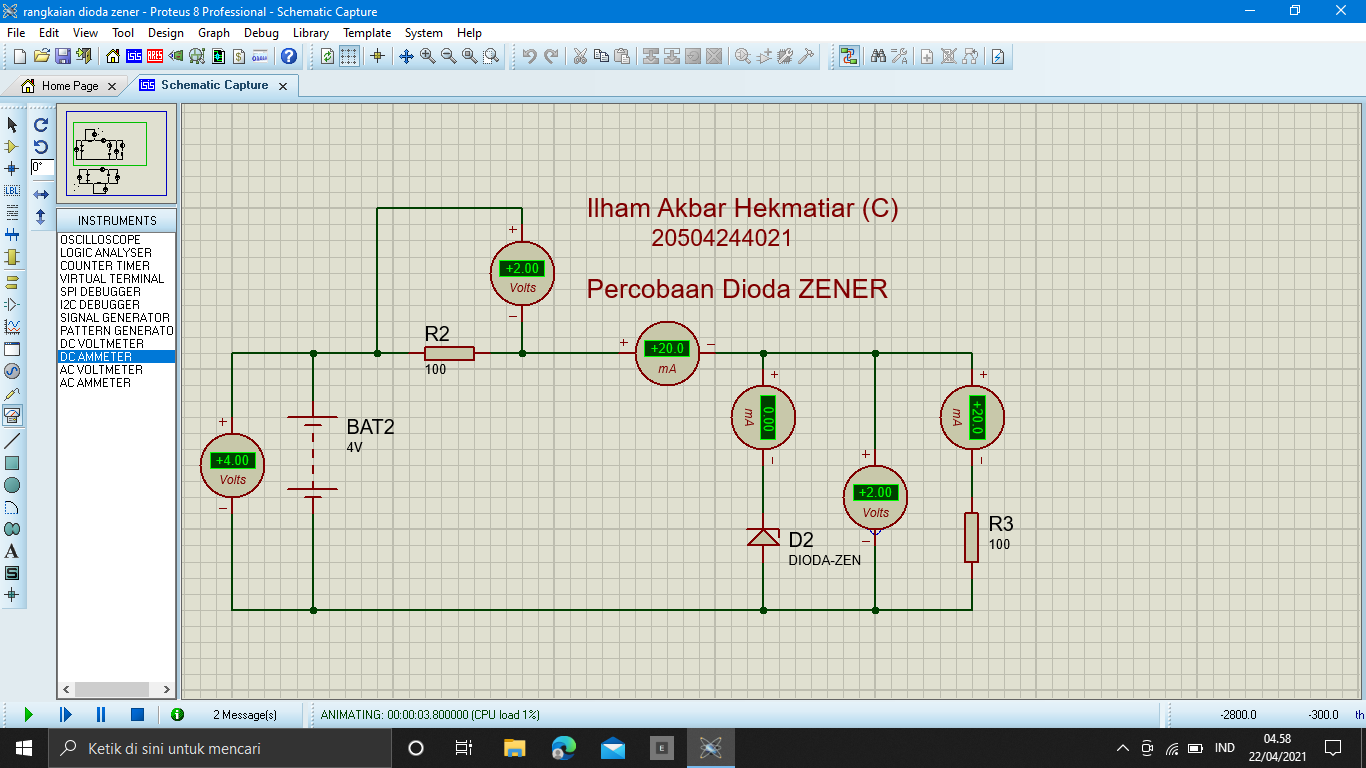

  1. Buatlah rangkaian diode zener sebagai referensi tegangan seperti gambar di bawah ini  (Rangkaian 2).

  1. Atur tegangan masuk, mulai dari 0-10 V, catat semua data pada tabel yang telah tersedia.

  1. Bandingkan hasil pengukuran dengan perhitungan teoritis.

   Rumus yang digunakan :

Vin = VR + VD               Ir = IL + ID Atau Ir = Vin-VD/R1

 IL= VL/VR                     ID = Ir-IL

Dimana:

VR = Tegangan Resistor

VD = tegangan dioda

Vin = tegangan input atau sumber

Ir = arus rangkaian

IL = arus yang mengalir pada beban

ID = arus yang mengalir pada dioda

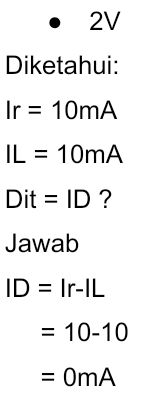

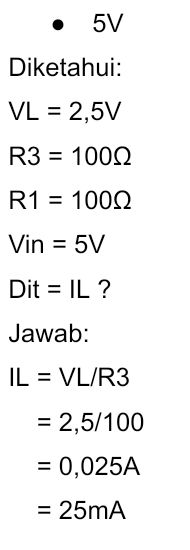

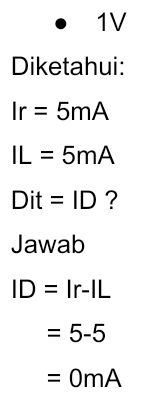

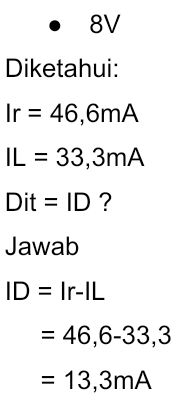

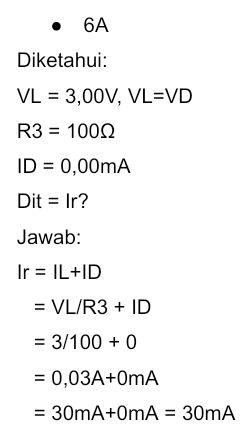

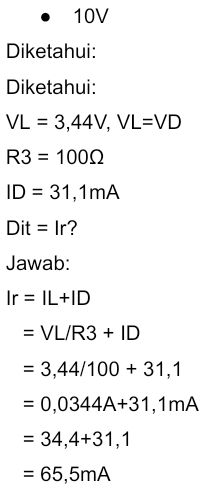

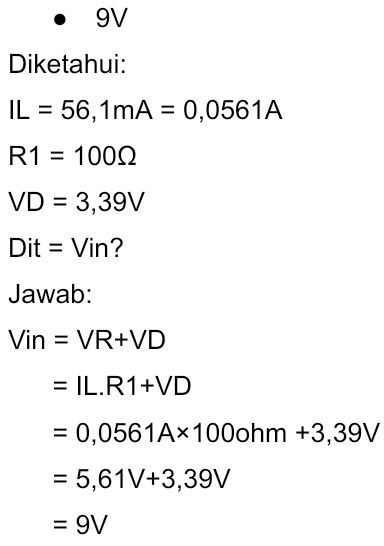

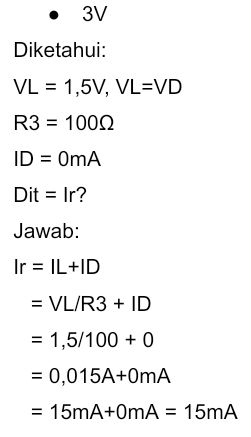

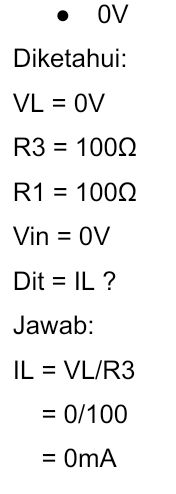

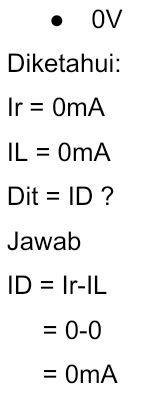

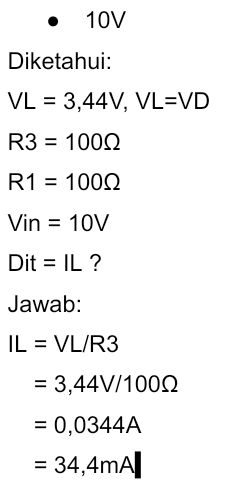

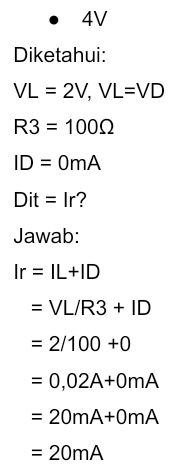

   Membandingkan perhitungan arus rangkaian, arus beban, arus dioda, tegangan input dan tegangan dioda dengan hitungan pada rangkaian di proteus, perubahan tegangan pada baterai dari 0-10V. Sebagai berikut:

Vin = VR + VD

Ir = IL + ID

IL= VL/VR

ID = Ir-IL


Kegiatan 2. Percobaan rangkaian penyetabil tegangan dengan IC LM 78xx

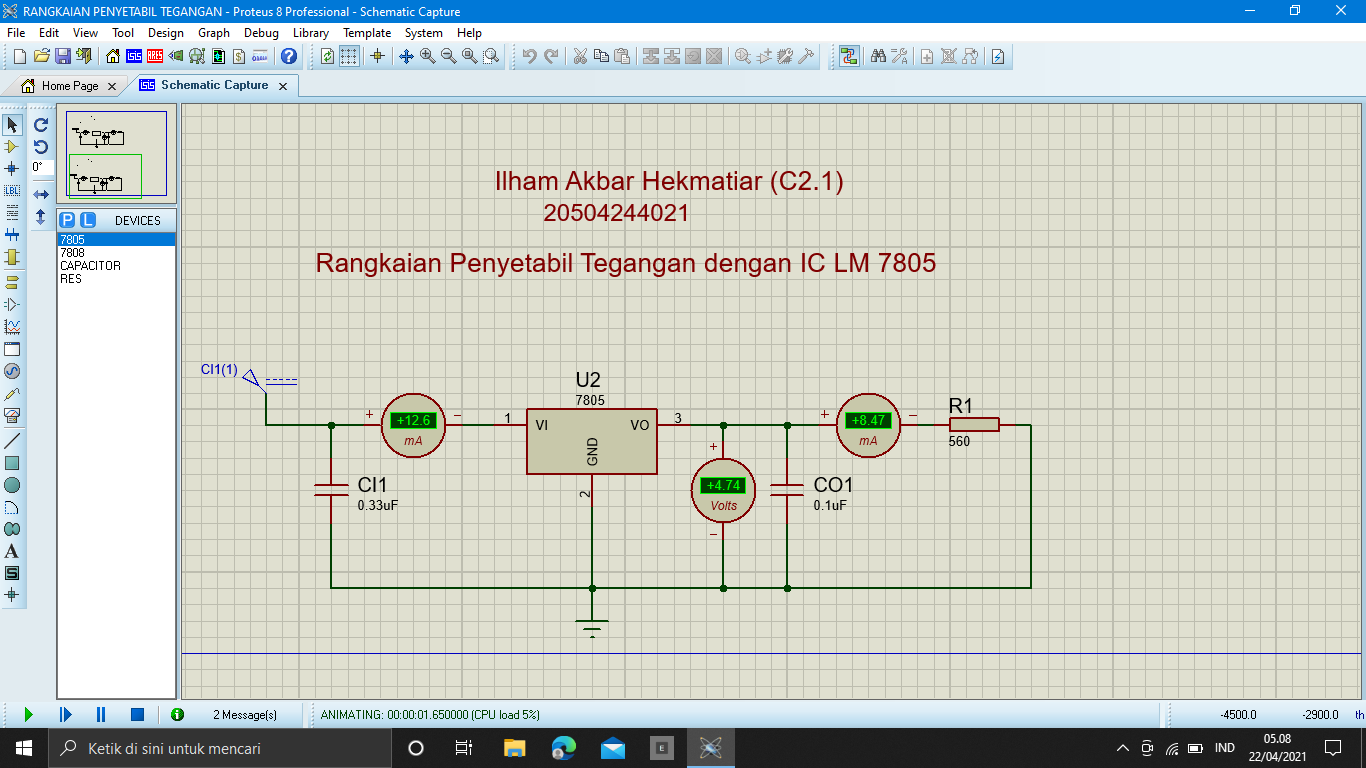

  1. Buat rangkaian penyetabil tegangan dengan IC LM7805 seperti gambar di bawah ini:

  1. Berikan beban pada terminal output dengan resistor 560 Ohm.

  2. Atur tegangan input mulai dari 0-10V. Amati perubahan nilai arus maupun tegangan.

  1. Lakukan pengukuran terhadap setiap perubahan arus input, tegangan output dan arus yang mengalir pada beban sesuai dengan perubahan tegangan input.

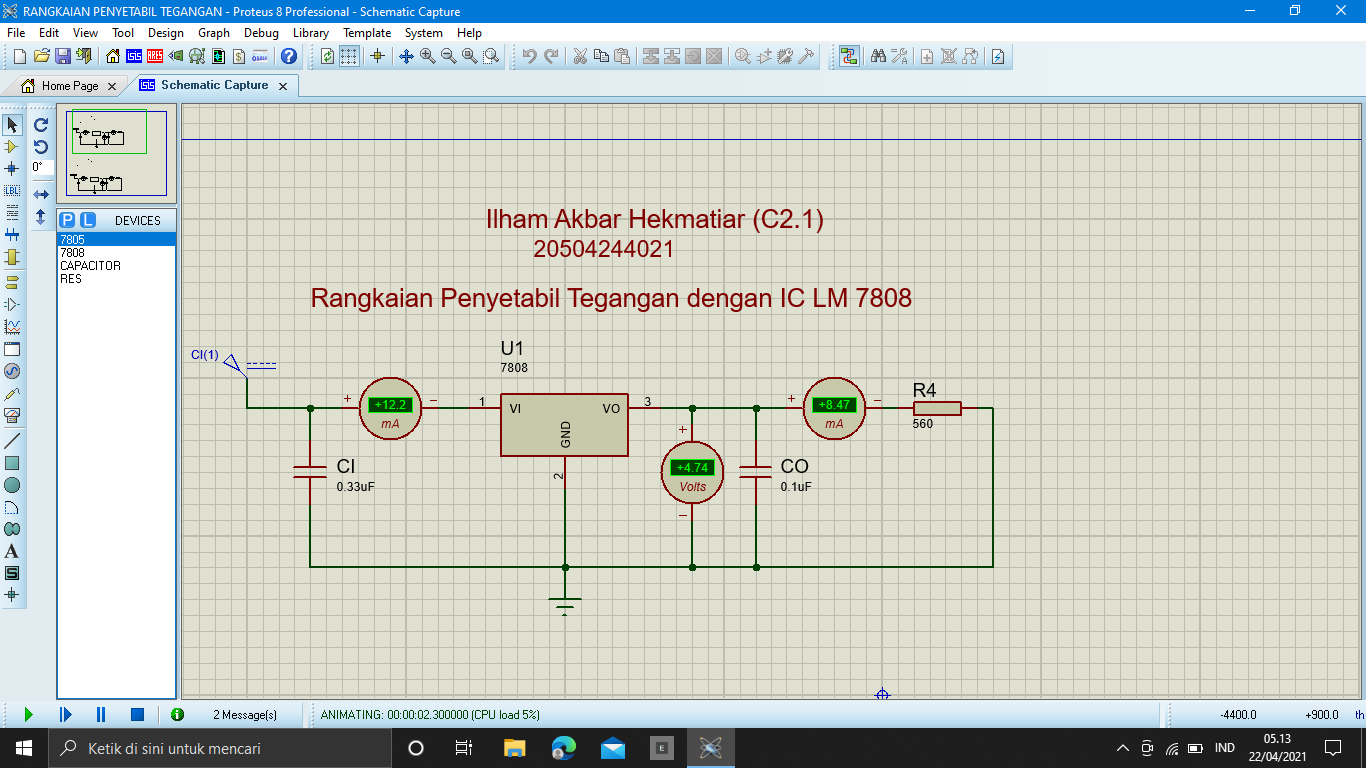

  2. Dengan menggunakan rangkaian yang sama, gantilah IC LM 7805 menjadi IC LM7808.

  1. Atur tegangan input mulai dari 0-10V. Amati perubahan nilai arus maupun tegangan.

  1. Buat tabel data dan gambarkan dengan grafik V dan I baik input maupun output.


F. Lampiran

Data Hasil Praktikum



1. Data Kegiatan 1. Percobaan Diode Zener

  1.  Pengukuran pada rangkaian 1

Input voltage (Vin)

Reverse current (Ir)

Resistor voltage

(VR)

Diode voltage (VD)

0

0,00

0,00

0,00

1

0,00

0,00

+1,00

2

+3,51

+0,35

+1,65

3

+12,7

+1,27

+1,73

4

+15,5

+1,55

+2,45

5

0,00

0,00

+5,00

6

+19,3

+1,93

+4,07

7

+28,7

+2,87

+4,13

8

+11,8

+1,18

+6,82

9

+21,2

+2,12

+6,88

10

+13,7

+1,37

+8,63


  1. Pengukuran pada rangkaian 2

Input voltage (Vin)

Reverse current (Ir)

Diode

current (ID)

Load current

(IL)

Resistor

voltage (VR)

Diode

voltage (VD)

0

+0mA

+0mA

+0mA

+0mA

+0mA

1

+5mA

+0mA

+5mA

+0,5mA

+0,5mA

2

+10mA

+0mA

+10mA

+1mA

+1mA

3

+15mA

+0mA

+15mA

+1,5mA

+1,5mA

4

+20mA

+0mA

+20mA

+2mA

+2mA

5

+25mA

+0mA

+25mA

+2,5mA

+2,5mA

6

+30mA

+0mA

+30mA

+3mA

+3mA

7

+37,34 mA

+4,74mA

+32,6mA

+3,74mA

+3,26mA

8

+46,6mA

+13,3mA

+33,3mA

+4,67mA

+3,33mA

9

+56,1 mA

+22,2mA

+33,9mA

+5,61mA

+3,39 mA

10

+65,5mA

+31,1 ma

+34,4mA

+6,56 mA

+3,44 mA


2. Data Kegiatan 2. Percobaan rangkaian penyetabil tegangan dengan IC LM 7805 dan IC LM 7808

  1. Stabilisasi dengan IC 7805 (RL = 560 Ohm)

No.

Tegangan masuk

(Vin) Volt

Arus masuk (Iin)

Tegangan

output (Vout)

Arus keluar

(Iout)

1.

0

0,00mA

0,00V

0,00mA

2.

1

1,3mA

0,00V

0,00mA

3.

2

-6,26mA

0,80V

1,42mA

4.

3

-17,2mA

1,77V

3,17mA

5.

4

-0,28mA

2,76V

4,93mA

6.

5

10,6mA

3,75V

6,70mA

7.

6

12,6mA

4,74V

8,47mA

8.

7

13,1mA

5V

8,93mA

9.

8

13,1mA

5V

8,93mA

10.

9

13,2mA

5V

8,94mA

11.

10

13,2mA

5V

8,94mA


  1. Stabilisasi dengan IC LM 7808

No.

Tegangan masuk

(Vin) Volt

Arus masuk (Iin)

Tegangan

output (Vout)

Arus keluar

(Iout)

1.

0

0,00mA

0,00V

0,00mA

2.

1

1,3mA

0,00V

0,00mA

3.

2

-6,26mA

0,80V

1,43mA

4.

3

-17,2mA

1,78V

3,17mA

5.

4

-0,28mA

2,76V

4,93mA

6.

5

10,6mA

3,75V

6,70mA

7.

6

12,6mA

4,74V

8,47mA

8.

7

mA

5,73V

10,2mA

9.

8

13,1mA

6,73V

12,0mA

10.

9

13,2mA

7,72V

13,8mA

11.

10

13,2mA

8,00V

14,3mA


3. Pertanyaan dan tugas.

  1. Buatlah grafik perbandingan tegangan masuk dan keluar dari stabilisasi tegangan dengan IC LM 78xx di atas berdasarkan data percobaan!

Jawaban:

  1. Grafik perbandingan tegangan masuk dan keluar pada IC LM7805

  1. Grafik perbandingan tegangan masuk dan keluar pada IC LM7808

  1. Sebutkan sistem pada rangkaian otomotif yang memanfaatkan diode zener.

Jawaban:

  1. Sistem pengisian seperti Alternator karena generator AC menghasilkan arus AC dan rangkaian listrik mobil menggunakan arus DC sehingga perlu diubah menjadi DC dengan diode dan menyalurkannya ke baterai atau Accu.

  2. Sistem penerangan.

  3. Sistem pengapian.


  1. Sebutkan sistem pada aplikasi otomotif yang menggunakan regulator tegangan. Jelaskan komponen yang digunakan untuk regulator tersebut!

Jawaban:

  1. Sistem pengisian baterai (Alternator)

   Sistem pengisian baterai ini menggunakan prinsip dari generator AC yang mana arus yang dihasilkan adalah arus bolak-balik dan untuk menjadikannya arus searah atau DC, maka digunakanlah dioda untuk menyerahkannya dan untuk menstabilkan tegangan yang akan dihasilkan, maka digunakanlah regulator tegangan untuk mengatur tegangan keluar dari alternator agar tetap stabil. Regulator sendiri akan menguatkan atau melemahkan medan magnet pada kumparan rotor, karena putaran kendaraan tidak selalu konstan atau tidak stabil selalu naik turun. Maka untuk itu menstabilkan tegangan output alternator karena putaran rotor yang selalu tinggi atau rendah, dapat dikendalikan oleh regulator tegangan.

   Pada saat putaran mesin tinggi, arus yang masuk pada kumparan rotor akan diperkecil atau dilangsungkan ke masa (ground) sehingga medan magnet pada kumparan rotor pun menjadi kecil. Sementara itu, pada saat putaran mesin rendah, tegangan alternator akan turun tentunya. Dalam kondisi ini, regulator mengatur arus yang masuk ke kumparan rotor menjadi lebih besar sehingga medan magnet pada kumparan rotor menjadi kuat.


  1. Buat analisa dan kesimpulan dari data percobaan anda serta tulis jawaban dari pertanyaan di atas pada laporan praktik!

  1. Analisa

   Pada percobaan pertama dioda zener didapatkan bahwa jika kita menaikkan tegangan sumber, maka tegangan yang dihasilkan oleh dioda akan makin besar. Karakteristik dioda zener adalah dioda akan berada pada kondisi breakdown ketika ada tegangan yang melewati melebihi tegangan breakdownnya, dioda zener memiliki nilai breakdown voltage atau nilai di mana dioda zener akan membuka blokir arus dari arah sebaliknya misal kita set nilai breakdown voltagenya pada 5 volt dan dialirkan tegangan listrik 4 volt yang mengalir melalui di diode zener. Maka fungsi dioda akan seperti biasa, diode akan memperbolehkan arus mengalir ke satu arah dan memblokir arus ke arah sebaliknya. Jika kita ubah tegangan yang mengalir menjadi 9V atau melebihi nilai breakdown voltagenya, maka dioda akan membuka blokirnya dan arus bisa mengalir dari kedua arah. Dan tegangan pada dioda dapat melebihi nilai breakdown voltagenya saat tegangan input ditambah terus menerus.

   Dioda zener bisa digunakan sebagai voltage regulator, dimana dioda bisa mengontrol tegangan dengan konstan. Saat kita uji dengan tegangan 12V dan breakdown voltage diode 9V, fan ketika tegangan listrik 12V dialirkan melalui dioda maka tegangan pada dioda akan sama dengan tegangan breakdown voltagenya sekitar 9,1V

   IC 78xx merupakan keluarga dari IC regulator tegangan, keluarga 78xx umumnya digunakan dalam sirkuit elektronik yang membutuhkan power supply yang diatur karena kemudahan penggunaan dan biaya rendah. 78xx adalah kode regulator yang bekerja pada tegangan positif: artinya mereka menghasilkan tegangan output positif, IC 78xx terdapat 3 kaki kaki yang pertama sebagai input, kaki kedua sebagai ground atau negatif dan kaki ketiga sebagai output tegangan dan arus. Angka dibelakang dari IC 78xx menunjukan tegangan dari IC tersebut misal 7805 (5 volt), 7806 (6 volt), 7808 (8 volt). Saat percobaan dengan mengatur tegangan masuknya mulai dari 0-10V, tegangannya keluarannya akan ikut membesar dan ketika tegangan inputnya melebihi, misal pada IC 7805 maka tegangan outputnya akan dikendalikan oleh IC 7805 sebesar 5V secara konstan dan saat dilihat pada osciloscop tegangan output DC nya menunjukkan garis lurus yang berarti konstan pada 5V, walaupun tegangan input nya 10V. Dan kapasitor sendiri untuk memperhalus atau memfilter ripple pada tegangan DC


  1. Kesimpulan

   Dioda zener sangat bermanfaat karena karakteristiknya, fungsi utama dari dioda zener adalah sebagai penstabil tegangan pada rangkaian regulator. Dioda zener juga dapat melakukan reverse bias, jadi saat dialirkan tegangan yang melebihinya nilai breakdown voltagenya maka dioda akan membuka blokirnya dan arus bisa mengalir dari kedua arah atau berlawanan. Dan saat tegangan baterai ditambah melebihi nilai breakdownnya maka nilainya tegangan dioda akan sama dengan tegangan breakdown voltagenya, namun bisa melebihi nilai breakdownnya saat tegangan sumbernya ditambah terus menerus. Jadi, arus listrik akan mengalir ke arah yang berlawanan jika tegangan yang diberikan melampaui batas breakdown voltagenya.

   IC 78xx merupakan IC regulator tegangan yang mempunyai 3 kaki, kaki pertama sebagai input, kaki kedua sebagai negatif atau ground dan kaki ketiga sebagai output. Kerja IC 78xx ini adalah akan mempertahankan atau memastikan tegangan pada tingkat tertentu sesuai dengan IC 78xx yang digunakan, misal IC 7805 akan mempertahankan tegangan output stabil pada 5V dan IC 7808 akan mempertahankan tegangan output stabil  pada 8V, tegangan dapat stabil saat tegangan sumbernya diperbesar. Misal pada IC 7805 ketika tegangan sumbernya pada 10V, maka tegangan outputnya akan dipertahankan stabil pada 5V.

   Walaupun dioda zener dan IC 78xx mempunyai fungsi yang dapat dipakai di regulator tegangan, namun keduanya memiliki karakter yang berbeda. Pada dioda zener untuk penstabil tegangan, dapat melakukan arus balik atau arus dapat mengalir dari kedua arah. Pada IC 78xx sendiri untuk mempertahankan tegangan secara stabil pada tegangan tertentu misal 7805 (5 volt), 7806 (6 volt) dan 7808 (8 volt).


  1. Video pembuatan

1. https://youtube.com/channel/UC57gtJjDs3x9OjsFHx0FKaQ


Daftar Pustaka

  1. https://www.webstudi.site/2019/10/IC-7805.html?m=1

  2. https://id.m.wikipedia.org/wiki/Diode_Zener

  3. https://m.liputan6.com/hot/read/4499895/10-fungsi-dioda-zener-pada-rangkaian-regulator-pahami-rumus-dan-kodenya#:~:text=1.%20Fungsi%20dioda%20zener%20pada,akan%20bekerja%20seperti%20pada%20umumnya.

  4. https://youtu.be/W8Jnu0C_7mw

  5. https://youtu.be/wdxJI2EQ6gU

  6. https://www.lksotomotif.com/2018/01/fungsi-komponen-komponen-sistem.html?m=1

  7. https://teknisimobil.com/smk-otomotif/regulator-sistem-pengisian-konvensional-11598/
